建筑平面图的定义是什么?

什么是房地产平面图

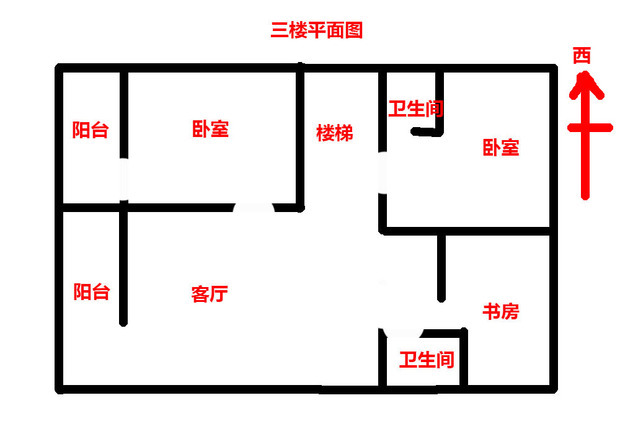

建筑平面图,又可简称平面图,是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况,以水平投影方法和相应的图例所组成的图纸。

假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名(如底层平面图、二层平面图等)。

若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名(如三、四、五层平面图)。若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。 建筑平面图实质上是房屋各层的水平剖面图。

扩展资料

一、建筑平面图的作用

主要反映房屋的平面形状、大小和房间布置,墙(或柱)的位置、厚度和材料,门窗的位置、开启方向等。

建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据。

二、建筑平面图的图示内容及表示方法

1、注写图名和绘图比例

平面图常用1:50、1:100、1:200的比例绘制

2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据。

凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号。

3、 房屋的平面形状、内、外部尺寸和总尺寸

4、房间的布置、用途及交通联系

5、门窗的布置、数量及型号

6、房屋的开间、进深、细部尺寸和室内外标高

7、房屋细部构造和设备配置等情况

8、 底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号。

9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向。

10、门窗的代号与编号,门的开启方向。

11、内部装修做法和必要的文字说明。

参考资料来源:百度百科-建筑平面图

建筑平面图,又可简称平面图,是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况,以水平投影方法和相应的图例所组成的图纸。

用一个假象的水平剖切平面沿略高于窗台的位置剖切房屋后,移去上面的部分,对剩下部分向H面做正投影,所得的水平剖面图,称为建筑平面图,简称平面图。

建筑平面图是建筑施工图的基本样图,它是假想用一水平的剖切面沿门窗洞位置将房屋剖切后,对剖切面以下部分所作的水平投影图。它反映出房屋的平面形状、大小和布置;墙、柱的位置、尺寸和材料;门窗的类型和位置等

建筑平面图

是假想在房屋的窗台以上作水平剖切后,移去上面部分作剩余部分的正投影而得到的水平剖面图。它表示建筑的平面形式、大小尺寸、房间布置、建筑人口、门厅及楼梯布置的情况,表明墙、柱的位置、厚度和所用材料以及门窗的类型、位置等情况。主要图纸有首层平面图、二层或标准层平面图、顶层平面图、屋顶平面图等。其中屋顶平面图是在房屋的上方,向下作屋顶外形的水平正投影而得到的平面图。

).中国大百科全书(建筑·园林·城市规划卷)(若干词目).北京:中国大百科全书出版...

房地产平面图的种类

多描述一下信息呗。。你要的是什么种类?关于房地产的平面图有很多种啊。。

主要有:建筑总图平面图、土地平面图、用地规划平面图、建筑每层平面图、户型平面图、户型渲染平面图、商业户型平面图、商业布局平面图。。(这里是与建筑有关的)

其次还有:广告设计平面图、VI设计平面图等。(这里是广告的)

房地产图纸包括什么

首先拿地以后就有各种政府相关部门的图纸,规划范围图,土地现状图等等。之后还是设计了,还要去找到控规图纸,详细规划图纸,之后就有规划方案,到了报批阶段,就分别要有报消防,报规划,报建委,报人防,报绿化,报电业局,报各个有关部分的图纸。

到了施工阶段,在规划总平面图有了以后,还需要建筑的定位图纸,每栋楼全套的施工图纸。施工图有建筑,结构,水,强电,弱点,煤气等等专业的,结构图才有桩基图,基础平面图,上部就开始有结构布置图等等。自己注意看每套图纸都有目录,你看到目录去进行档案收集和分类。至于图纸会审应该在施工图结束以后,各有关单位拿到图纸回去消化,之后一起开会进行图纸会审,有问题提出来,设计单位解决。会审后会有会审纪要,这个要好好收起来。还要根据会审纪要去催设计单位答应出的修改图纸及设计变更单等等。

施工过程会有很多次图纸修改及设计变更,记得做好记录,存档。以便之后进行核对和计算工程量。

您还是认真系统学一下吧!这个可是一言难尽的东西。不知道你们的公司是项目公司负责制还是项目公司执行制。要是负责制,还要牵涉更多的图纸。首先拿地以后就有各种政府相关部门的图纸,规划范围图,土地现状图等等。之后还是设计了,还要去找到控规图纸,详细规划图纸,之后就有规划方案,到了报批阶段,就分别要有报消防,报规划,报建委,报人防,报绿化,报电业局,报各个有关部分的图纸。到了施工阶段,在规划总平面图有了以后,还需要建筑的定位图纸,每栋楼全套的施工图纸。施工图有建筑,结构,水,强电,弱点,煤气等等专业的,结构图才有桩基图,基础平面图,上部就开始有结构布置图等等。自己注意看每套图纸都有目录,你看到目录去进行档案收集和分类。至于图纸会审应该在施工图结束以后,各有关单位拿到图纸回去消化,之后一起开会进行图纸会审,有问题提出来,设计单位解决。会审后会有会审纪要,这个要好好收起来。还要根据会审纪要去催设计单位答应出的修改图纸及设计变更单等等。施工过程会有很多次图纸修改及设计变更,记得做好记录,存档。以便之后进行核对和计算工程量。

我是学习建筑工程专业的。

我们的专业友们工程识图,但是没有具体划分

你说的桩基图可以说是局部的图纸,很多都细化到一根梁

平面图是从某个角度看物体画出的图形,还有俯视图,剖面图

多看你自然就知道了

设计变更通俗点说是因为设计图纸与要求与实际施工时有出入,导致实际施工所产生的资金,质量,形状无法按设计的进行,所以需要改变设计方案。

这些你多看看工程专业方面的书自然懂了

我们也没有哪本书是专门的名词解释的

白图,蓝图,效果图。平面图,立面图,剖面图。总平,详规,施工图。竣工图。

设计变更是指在施工过程中与施工图不一样的地方,要设计院出设计变更。

图纸会审是在开工之前,设计院,施工单位,监理公司三方在一起对图纸进会会审,现在大多流于形式。只是工程档案的一部分。

你不懂不要紧。可以问相关工程师或设计院的设计师。
